Pozdrawiam serdecznie, Mirek SP7KIE
↧
Witam
↧
Antena 80 m
Witold, narysuj jakiś całościowy rzut dxiałki bo to co proponujesz będzie kiepsko pracowało.
Jeśli nie chcesz robić DXów (tzn poza europe) nawet nisko zawieszony (kilka m) będzie "w miarę".
Jeśli nie chcesz robić DXów (tzn poza europe) nawet nisko zawieszony (kilka m) będzie "w miarę".
↧
↧
Antena HF20A BG7PNV multiband 1-57MHz (kopia z korektami)MIL-2 MIL-1
Robert, a moze po napisz posta w któym przedstawisz proponowane przez Ciebie rozwiązanie (wymiary, kontrukcja transformatora etc) Jakis rysunek tez będzie nie od rzeczy.
Wybacz, ale poki co wyglada to na nabijanie ogladalności na YT.
Wybacz, ale poki co wyglada to na nabijanie ogladalności na YT.
↧
Antena 80 m
No własnie, cianko widać cokolwiek na tym rysuneczku
↧
Balon z Celestynowa 13 października
to co lecimy dzis ????????
↧
↧
Antena 80 m
Problem jest taki ze to właściwie jest cała działka, a na dodatek płot nie jest mój. Dxowe łączności mnie niezbyt interesują narazie, zobaczę co powiedzą na to koledzy z klubu, może oni coś doradzą.
↧
Balon z Celestynowa 13 października
- SP5MGS pisze:
Kluby SP5WWL i SP5YAM planują wysłanie balonu stratosferycznego z III Mazowieckiego Spotkania Radiowego w Celestynowie
Miejsce startu: N52.060278, E21.421735 QTH Loc: KO02RB
13 października 2019 r. godz. 12.30 czasu lokalnego (10.30 UTC) (niedziela) Balon 1600 g - hel
* RTTY 437.600MHz 300/540 7N1,
* APRS - 432.500MHz,
* SSTV- 144.500MHz (FM)
Pracujemy też nad SSDV i jeszcze kilkoma rzeczami. Jeśli się uda będzie obficie technicznie. Szczegóły wkrótce
Zgłoszone do PAŻP, będzie na http://habitat.habhub.org, ładunek do odzysku.
Okolicznościowe certyfikaty za nasłuchy będą do wygenerowania na stronie http://www.wstratosfere.pl/
Jak nasłuchiwać?
instrukcja konfiguracji dl-fldigi:
https://ukhas.org.uk/guides:tracking_guide:polish
instrukcja Tomka SP9UOB
http://sp9uob.verox.pl/rtty_tracking.html
Właśnie, lecimy?
↧
Balon z Celestynowa 13 października
Image may be NSFW.
Clik here to view.![]()
Clik here to view.
↧
Antena 80 m
Chcesz powiedzieć że Twoja działka ma tylko jedną granicę (płot), na dodatek rozciągający się do nieskończoności? Nie narysowałeś granicy z lewej ani z prawej. Pokombinuj jak tam zmieścić 2x20 (ze środkiem przy oknie)lub 1x40m drutu. Może być łamany, w boki, do góry (drzewa), byle by nie zawracał. Nie musi być wysoko, 3m jiz na Polskę jest ok, będziesz grzał ziemię ale wystarczy
↧
↧
Antena 80 m
Jakbyś tego dipola nie powiesił, to na kraj będzie działał bez problemu. Ja mam na wysokości 7m, ale robiłem próby na 2.5 metra i też się da, różnica jest pomiędzy 59+ a 57. Poczytaj https://pl.wikipedia.org/wiki/Near_Vertical_Incidence_Skywave. Jak masz wybór pomiędzy dipolem a longwire, to bez zastanowienia bierz się za dipol, mniej problemów z uziemieniem, a antena symetryczna to mniej zakłóceń.
↧
Antena 80 m
Możesz jeszcze zrobić deltę pomiędzy tymi drzewami a oknem, z cewką wydłużającą, ale bez analizatora antenowego trudno to będzie zestroić, bo musisz tak dobrać cewkę aby X=0, a potem zmierzyć Z i odpowiednio to przetransformować do 50R.
↧
Antena 80 m
Minimalne wymagania co do długości to chyba 0,35λ, dla dipola - skrzynka powinna to jakoś dostroić, bo dipole chodzą szeroko. Wyjdzie 2x po 14 metrów. Długość na tyle fajna, że może skrzynka dostroi także dla pasma 40 metrów - ale to wróżenie z fusów, bo trzeba się przekonać w danej lokalizacji czy tak pójdzie. Teoretycznie także dipola możesz połamać ramionami na różne sposoby (jak na obrazku), ale to stwarza dalsze problemy z dostrojeniem...
Image may be NSFW.
Clik here to view.![]()
Ewentualnie jakieś cewki wydłużające, ale to wtedy problemy z wąskopasmowością. Ale coś tam się na pewno uda.
A wysokością 1/2 λ, się nie przejmuj. Oczywiście wyżej z reguły = lepiej.
Image may be NSFW.
Clik here to view.
Ewentualnie jakieś cewki wydłużające, ale to wtedy problemy z wąskopasmowością. Ale coś tam się na pewno uda.
A wysokością 1/2 λ, się nie przejmuj. Oczywiście wyżej z reguły = lepiej.
↧
Xiegu G90 Transceiver KF Unboxing Test Porównanie Pierwsze łączności
Fajna ta fabryczka , aż strach pomyśleć co mogli by zrobić dysponując takim zapleczem jak np. ICOM
↧
↧
Balon z Celestynowa 13 października
Wystartował
↧
Antena 80 m
Gdzieś w głębinach internetu znalazłem kiedyś stronę, i durny nie zapisałem , z kalkulatorem do anten typu... No właśnie zapomniałem nazwy. Nazwy polskiej i angielskiej. Niby antena śrubowa ale nie. Na VHF stosowana do radiotelefonów ręcznych. Robiłem sobie takie na podstawie opisów Jacka Matuszczyka zamieszczonych chyba w Biuletynie Krótkofalowca W każdym razie jest to 3/4L drutu nawinięte na izolatorze plus ćwierćfalowe przeciwwagi. Autor strony opisywał tak wykonane anteny na dolne pasma KF i twierdził, że są porównywalne do dipola. Skoro nie masz miejsca może masz możliwość postawienia takiego "oszukanego" GP?
↧
Balon z Celestynowa 13 października
okolice Wrocławia nic nie słychać odbieracie coś?
↧

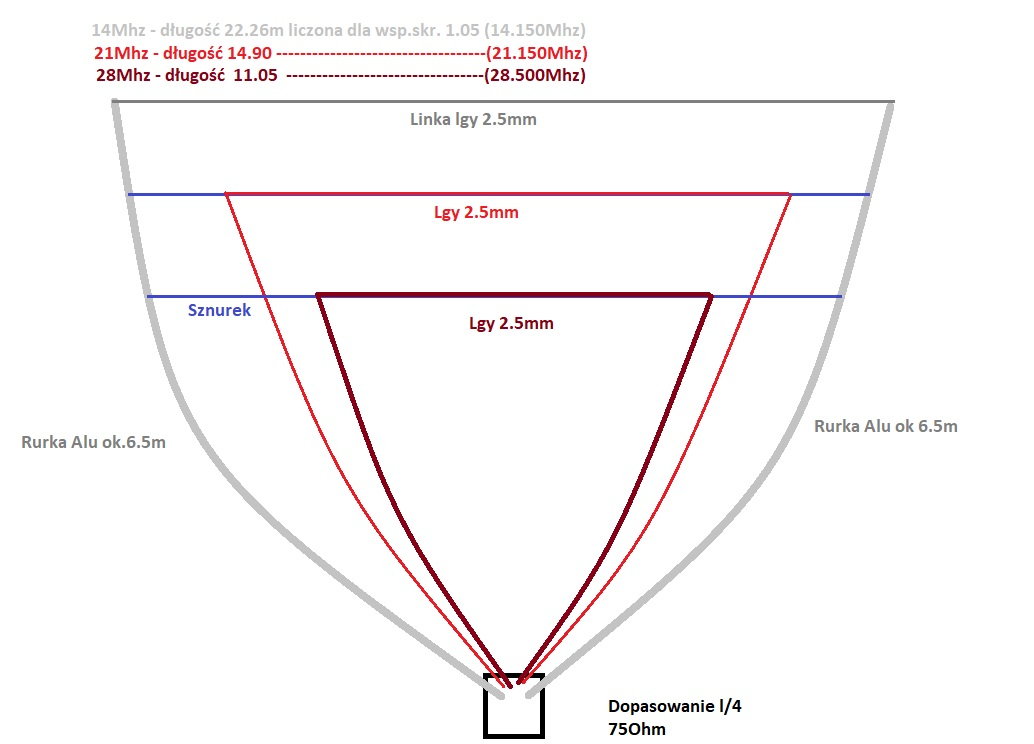

Projekt Anteny typu delta
Witam.. chciałbym zrobić trzypasmową antenę typu delta.
Image may be NSFW.
Clik here to view.![]()
Czy takie rozwiazanie ma szanse bytu. Po krótce wyjaśniam.
Główna ramka wykonana z rurek Alu długość ok 6..7 m połączonana górzeok 7m linki lgy tak żeby całość miała 22m. kąt rozwarcia oby rurek zalezna od szerokości potrzebnej ażeby linka lgy była naprężona. Całośc zamocowana na blaszce 4mm, odizolowane na w/w blachy na dystansach z tworzywa PVC.
Kolejne ramki zamocowane do ramki glównej na sznurkach.. odpowiednio naciągnięte i połączone z dolnym mocowaniem. Oczywiście ramka jest w ramce.. wszystko na jednej płaszczyźnie.
Pytania: 1) Czy taka konstrukcja ma szanse poprawnej pracy? Czy ramki nie będe wpływały na siebie niekorzystnie?
2) Dopasowanie poszczególnych ramek przewodem 1/4 L długości dla ramki z każdego pasma wraz z wziętym pod
uwagę współczynnikiem skrócenia kabla 75 Ohm. Czy takie dopasowanie byłoby prawidłowe?
3) Czy każda ramka musiała by byc zasilona osobno czy też jest opcja żeby je spiąć w jednym miejscu tuz za
dopasowaniem?
Każdą ramkę chce dopasować i uzyskać ok 50Ohm i swr poniżej 1.3
Co myślicie tej antenie? Czekam na pomoc i opinie. Pozdrawiam
Image may be NSFW.
Clik here to view.
Czy takie rozwiazanie ma szanse bytu. Po krótce wyjaśniam.
Główna ramka wykonana z rurek Alu długość ok 6..7 m połączonana górzeok 7m linki lgy tak żeby całość miała 22m. kąt rozwarcia oby rurek zalezna od szerokości potrzebnej ażeby linka lgy była naprężona. Całośc zamocowana na blaszce 4mm, odizolowane na w/w blachy na dystansach z tworzywa PVC.
Kolejne ramki zamocowane do ramki glównej na sznurkach.. odpowiednio naciągnięte i połączone z dolnym mocowaniem. Oczywiście ramka jest w ramce.. wszystko na jednej płaszczyźnie.
Pytania: 1) Czy taka konstrukcja ma szanse poprawnej pracy? Czy ramki nie będe wpływały na siebie niekorzystnie?
2) Dopasowanie poszczególnych ramek przewodem 1/4 L długości dla ramki z każdego pasma wraz z wziętym pod
uwagę współczynnikiem skrócenia kabla 75 Ohm. Czy takie dopasowanie byłoby prawidłowe?
3) Czy każda ramka musiała by byc zasilona osobno czy też jest opcja żeby je spiąć w jednym miejscu tuz za
dopasowaniem?
Każdą ramkę chce dopasować i uzyskać ok 50Ohm i swr poniżej 1.3
Co myślicie tej antenie? Czekam na pomoc i opinie. Pozdrawiam
↧
↧
Balon z Celestynowa 13 października
- SQ3BEA pisze:
okolice Wrocławia nic nie słychać odbieracie coś?
Ostrow Wlkp cisza
↧
Balon z Celestynowa 13 października
- SP3MWT pisze:
- SQ3BEA pisze:
okolice Wrocławia nic nie słychać odbieracie coś?
Ostrow Wlkp cisza
Czekajcie na pojawienie się w zasięgu: https://tracker.habhub.org/#!mt=roadmap&mz=7&qm=1_day&mc=51.79203,21.94398&f=SP5WWL&q=SP5*
↧
Antena 80 m
Opisywana jest jako antena helikalna.
↧
